Les différentes tailles des raccords rapides John Guest et SharBite

Actualités

Vous avez du mal à choisir parmi les différentes tailles de raccords tout push John Guest et SharkBite air comprimé pour l'air comprimé ou des applications pneumatiques ? Pour vous aider dans votre sélection de raccords rapides découvrez nos conseils pour choisir la bonne taille de raccord.

le choix du raccord dépend de la compatibilité dimensionnelle avec votre système, des conditions de température et de pression de fonctionnement, et des exigences spécifiques de votre application.

Les raccords de 6 mm allant à 16 mm, qu'ils soient de marque John Guest ou SharkBite, présentent des spécificités et des avantages selon les applications et les besoins. Voici une comparaison plus détaillée des raccords John Guest et SharkBite :

Les tailles de raccords John Guest

Spécificités

  • Applications : Ces raccords sont souvent utilisés dans les applications de moyenne envergure, comme les garages, ou d’autres systèmes de conduits d’air du secteur commercial.
  • Pression et résistance : Conçus pour résister à des pressions allant jusqu'à 16 bar (232 psi) à température ambiante. La pression varie en fonction de la température, n’hésitez pas à consulter les tableaux techniques pour plus de détails. Fabriqués en acétal ou en laiton, ils offrent une bonne résistance chimique et mécanique.
  • Compatibilité : Compatibles avec les tubes en nylon, en aluminium enduit ou en LLDPE. Ils sont également compatibles avec les tuyaux en cuivre, en PEXa et d’autres matériaux tendres.
  • Utilisation : Installation facile grâce au mécanisme push-fit, sans nécessiter d'outils supplémentaires.

Tailles des raccords John Guest

Le tableau ci-dessous récapitule les différentes tailles de raccords John Guest, allant de 6 mm à 16 mm.

Taille du raccord (mm) Diamètre extérieur (OD) Diamètre intérieur (ID) Pression maximale à température ambiante (bar) Pression maximale à température élevée (bar) Température minimale (°C) Température moyenne (°C) Température maximale (°C)
6 mm 6 mm 4 mm 16 bar 10 bar - 20°C 23°C 65°C
8 mm 8 mm 6 mm 16 bar 10 bar - 20°C 23°C 65°C
10 mm 10 mm 8 mm 16 bar 10 bar - 20°C 23°C 65°C
12 mm 12 mm 10 mm 16 bar 10 bar - 20°C 23°C 65°C
14 mm 14 mm 12 mm 16 bar 7 bar - 20°C 23°C 65°C
15 mm 15 mm 13 mm 16 bar 7 bar - 20°C 23°C 65°C
16 mm 16 mm 14 mm 16 bar 7 bar - 20°C 23°C 65°C
      Notes :
    • Tous les raccords, indépendamment de leur taille, supportent une pression maximale de 16 bar à température ambiante (23°C).
    • Tous les raccords ont les mêmes spécifications de température, avec une température minimale de -20°C, une température moyenne de 23°C, et une température maximale de 65°C.
    • Pression maximale à température élevée :
      • Les raccords de 6 mm à 12 mm supportent une pression maximale de 10 bar à température élevée (65°C).
      • Les raccords de 14 mm à 16 mm supportent une pression réduite de 7 bar à température élevée.

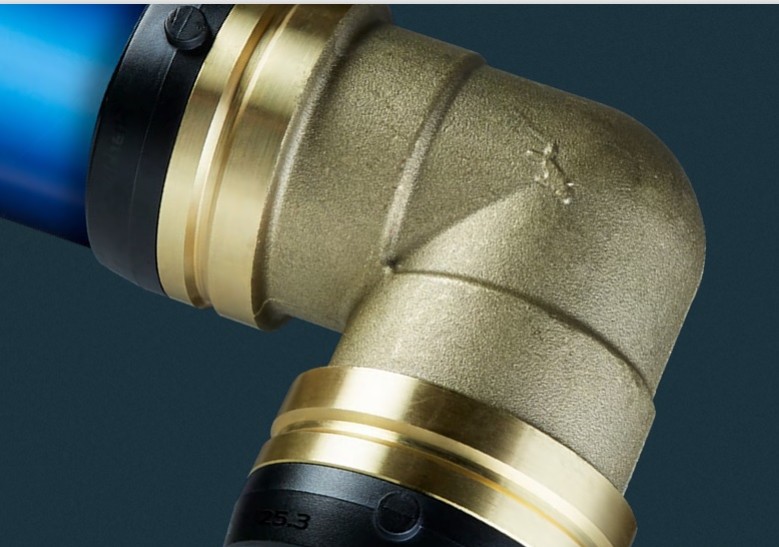

    Les tailles de raccords SharkBite

    Spécificités

    • Applications : Utilisés dans des systèmes plus exigeants en débit tels que pour des applications commerciales ou industrielles quelle que soit l’envergure.
    • Pression et résistance : Supportent des pressions jusqu'à 10 bar (200 psi) à température ambiante. La pression varie en fonction de la température. Fabriqués en laiton, ils offrent une excellente résistance mécanique.
    • Compatibilité : Compatibles avec les tubes en aluminium anodisé. Également avec les tuyaux en aluminium enduit, en cuivre, en PEXa et en nylon.
    • Utilisation : Faciles à installer avec le système push-fit, pratiques pour les réparations rapides et les installations temporaires.

    Tailles des raccords SharkBite

    Le tableau ci-dessous récapitule les différentes tailles de raccords SharkBite allant de 6 mm à 16 mm.

    Taille du raccord (mm) Diamètre extérieur (OD) Diamètre intérieur (ID) Pression maximale à température ambiante (bar) Pression maximale à température élevée (bar) Température minimale (°C) Température moyenne (°C) Température maximale (°C)
    6 mm 6 mm 4 mm 10 bar 6 bar - 20°C 20°C 65°C
    8 mm 8 mm 6 mm 10 bar 6 bar - 20°C 20°C 65°C
    10 mm 10 mm 8 mm 10 bar 6 bar - 20°C 20°C 65°C
    12 mm 12 mm 10 mm 10 bar 6 bar - 20°C 20°C 65°C
    14 mm 14 mm 12 mm 10 bar 6 bar - 20°C 20°C 65°C
    15 mm 15 mm 13 mm 10 bar 6 bar - 20°C 20°C 65°C
    16 mm 16 mm 14 mm 10 bar 6 bar - 20°C 20°C 65°C

    Note :

    • Tous les raccords, quelle que soit leur taille, supportent une pression maximale de 10 bar à température ambiante (20°C).
    • Tous les raccords supportent une pression maximale réduite de 6 bar à température élevée (65°C).
    • Tous les raccords ont les mêmes spécifications de température : une température minimale de -20°C, une température moyenne de 20°C, et une température maximale de 65°C.

    Conseils pour choisir la taille de raccord appropriée.

    Application et usage prévu :

    • Déterminez le type de fluide et les conditions de fonctionnement (température et pression) dans lesquelles le raccord sera utilisé.

    Température de fonctionnement :

    Assurez-vous que le système fonctionne dans les limites de température spécifiées.

    • Si le système fonctionne à des températures élevées, optez pour des raccords John Guest de 6 mm à 12 mm pour bénéficier d'une pression maximale plus élevée (10 bar) à 65°C.
    • Concernant les raccords SharkBite, tenez compte de la pression maximale réduite (6 bar) à 65°C.

    Pression de fonctionnement :

    • Assurez-vous que la pression de fonctionnement du système ne dépasse pas les limites spécifiées pour la taille de raccord choisie, surtout à des températures élevées.

    Compatibilité dimensionnelle :

    • Vérifiez que les diamètres extérieur et intérieur des raccords sont compatibles avec le reste de votre système de tuyauterie.

    Sécurité et marge de sécurité :

    • Toujours inclure une marge de sécurité dans vos calculs pour éviter toute surcharge des raccords, surtout dans des applications critiques ou à haute pression.

    Découvrez aussi nos conseils sur les raccords rapides John Guest pour air comprimé et pneumatique, les raccords rapides SharBite pour air comprimé et pneumatique, les certifications des raccords rapides John Guest et Sharkbite, les raccords rapides plomberie et chauffage et nos conseils pour choisir le bon tuyau SharkBite ou John Guest.
