L'installation des raccords électrosoudables est un processus technique qui requiert précision, connaissance des matériaux et des équipements spécifiques. Ce guide complet vous accompagne à travers les différentes étapes d'installation, le choix des machines électrosoudables, et les normes à respecter pour garantir une installation conforme et durable.
Étapes de l'installation : De la préparation des surfaces à la soudure finale

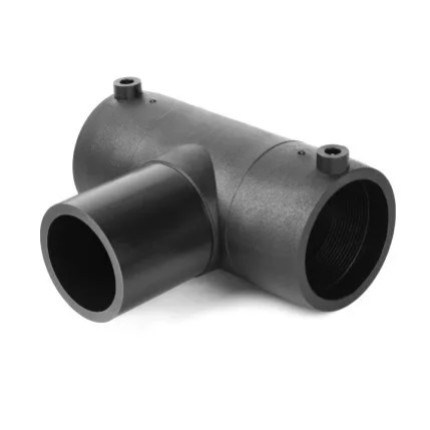

L’installation des raccords électrosoudables en polyéthylène haute densité (PEHD) est un processus précis qui nécessite le respect de chaque étape pour garantir une soudure solide et durable.
1 - Préparation des surfaces
La première étape pour une installation réussie consiste à préparer les surfaces des tuyaux et des raccords :
- Couper le tube : Utilisez un coupe-tube spécifique pour PEHD afin de garantir une coupe nette et perpendiculaire. Cette précision est essentielle pour un emboîtement parfait du raccord.
- Mesurer la surface à souder : Mesurez soigneusement la partie du tube qui sera emboîtée dans le raccord. Cette mesure doit être précise pour garantir une soudure efficace.
- Repérer l'emboîtement : Utilisez un marqueur pour indiquer sur le tube la zone qui sera insérée dans le raccord. Ce repère visuel vous aide à positionner correctement le tube lors de l’installation.
- Racler la surface à emboîter : Utilisez un outil de raclage adapté pour enlever la couche externe oxydée du PEHD. Cette opération est cruciale pour assurer un bon contact et une fusion optimale entre le tube et le raccord.
- Nettoyer la surface raclée : Appliquez des lingettes alcoolisées sur la surface raclée pour éliminer toute impureté ou résidu. Ce nettoyage garantit une surface propre, prête pour la soudure.
2 - Assemblage des pièces
Une fois les surfaces préparées :
- Insertion du tuyau : Insérez le tuyau dans le raccord jusqu'à la butée. Veillez à ce que l’ajustement soit ferme.
- Fixation : Utilisez des colliers ou des supports pour maintenir les tuyaux en place durant le processus de soudure. Cela évite tout mouvement qui pourrait perturber la fusion.
- Raccordement de la machine : Branchez les bornes de la machine électrosoudable aux bornes du raccord.
3 - Soudure
Le processus de soudure consiste en :
- Préparer la machine à souder : Configurez la machine électrosoudable selon les spécifications du raccord et du tube. Certains appareils permettent un réglage automatique via un code-barres, simplifiant ainsi l’opération.
- Brancher les cosses de soudure : Connectez les cosses de la machine aux bornes du raccord. Assurez-vous que les connexions sont solides et sécurisées avant de commencer la soudure.
- Lancer et débrancher la machine : Démarrez le processus de soudure en suivant les instructions spécifiques à votre équipement. Une fois la soudure terminée, débranchez la machine.
- Refroidissement : Laissez le joint refroidir complètement avant de manipuler les tuyaux. Le temps de refroidissement est crucial pour garantir l'intégrité de la soudure.
- Noter la date de soudure : Inscrivez la date de soudure directement sur le raccord. Cette information est essentielle pour le suivi et l’entretien futur du réseau.
Machines électrosoudables : Types de machines, critères de choix, et technologies impliquées
1 - Types de machines électrosoudables
Il existe plusieurs types de machines électrosoudables adaptées à des besoins spécifiques :
- Machines portables : Ces machines sont compactes, légères et faciles à transporter, idéales pour les travaux sur chantier. Elles sont particulièrement utiles pour les installations dans des endroits difficiles d'accès où la mobilité est un critère essentiel.
- Machines stationnaires : Conçues pour des installations de grande envergure ou pour des applications industrielles, ces machines sont plus robustes et offrent une plus grande stabilité. Elles sont souvent utilisées dans les environnements où des soudures répétitives de haute précision sont nécessaires.
- Machines automatisées : Ces équipements haut de gamme sont capables de gérer l'ensemble du processus de soudure avec un minimum d'intervention humaine. Elles sont équipées de systèmes de contrôle avancés pour optimiser les paramètres de soudure en temps réel, assurant ainsi une qualité constante.
2 - Critères de choix
Lors de la sélection d'une machine électrosoudable, plusieurs facteurs doivent être pris en compte :
- Compatibilité des diamètres de tuyaux : La machine doit être compatible avec les diamètres de tuyaux que vous prévoyez d’utiliser. Certaines machines sont polyvalentes et peuvent s'adapter à une large gamme de diamètres, tandis que d'autres sont conçues pour des tailles spécifiques.
- Type de matériau : Assurez-vous que la machine est conçue pour fonctionner avec le type de polyéthylène ou d'autres variantes. Cela garantit une fusion correcte et une durabilité maximale de la soudure.
- Facilité d'utilisation : Optez pour une machine avec une interface utilisateur intuitive. Des fonctionnalités telles que la lecture de code-barres pour un paramétrage automatique ou un écran tactile simplifié peuvent réduire le risque d'erreur humaine et accélérer le processus d'installation.
- Portabilité et environnement de travail : Si vous travaillez principalement sur des chantiers extérieurs ou dans des environnements difficiles, une machine portable et résistante aux intempéries sera plus appropriée qu'une machine stationnaire.
3 - Technologies impliquées
Les machines électrosoudables modernes intègrent diverses technologies qui améliorent la précision, la sécurité et la traçabilité du processus de soudure :
- Contrôle automatique des paramètres : Certaines machines sont équipées de capteurs qui ajustent automatiquement les paramètres de soudure (tension, durée, etc.) en fonction des conditions ambiantes et des spécifications du raccord. Cette technologie garantit une soudure homogène, même dans des conditions variables.
- Enregistrement des données de soudure : Les machines avancées peuvent enregistrer les paramètres de chaque soudure, y compris la date, l'heure, la durée, et les conditions spécifiques. Ces données peuvent être stockées et consultées pour des besoins de traçabilité et de contrôle qualité, ce qui est essentiel pour les audits et les certifications.
- Connectivité et gestion à distance : Certaines machines offrent des options de connectivité, permettant de contrôler et de surveiller le processus de soudure à distance via des applications mobiles ou des logiciels spécialisés. Cela peut être particulièrement utile pour les projets de grande envergure où plusieurs soudures sont effectuées simultanément.
- Sécurité intégrée : La sécurité est primordiale dans le soudage électro. Les machines modernes sont équipées de dispositifs de sécurité, tels que des arrêts automatiques en cas de surchauffe ou de mauvaise connexion, pour protéger les opérateurs et garantir la qualité de la soudure.
Normes et certifications : Normes internationales et locales à respecter
L'installation des raccords électrosoudables exige une conformité stricte aux normes et certifications en vigueur. Ces standards garantissent la sécurité, la qualité et la durabilité des installations, tout en assurant la compatibilité avec les réglementations locales et internationales. Cette section explore les principales normes à respecter et les certifications nécessaires pour mener à bien des projets de soudure électro.
1 - Normes internationales
Le respect des normes internationales est crucial pour garantir la qualité et la sécurité des installations de raccords électrosoudables. Voici les normes les plus couramment appliquées :
- ISO 21307 : Cette norme internationale spécifie les méthodes de soudage pour les systèmes de tuyauterie en polyéthylène, incluant le soudage par électrofusion. Elle établit des lignes directrices sur les paramètres de soudage, les procédures d'installation, et les tests de qualité, garantissant ainsi des installations conformes à un standard mondialement reconnu.
- ISO 12176-1 : Cette norme est spécifique aux équipements utilisés pour l'électro soudage des tuyaux en PE. Elle régit les exigences techniques des machines électrosoudables, y compris les dispositifs de sécurité, les interfaces utilisateurs, et les systèmes de contrôle des paramètres. La conformité à cette norme assure que les machines utilisées sont de haute qualité et fiables.
- EN 12201 : Cette norme européenne dédiée aux systèmes de tuyauterie en plastique pour l'eau et les autres fluides sous pression, incluant les raccords électrosoudables. Elle couvre non seulement les aspects de conception et de fabrication, mais aussi les méthodes d'installation, de test et de maintenance.
2 - Normes locales
En plus des normes internationales, il est essentiel de respecter les normes locales qui peuvent varier d'un pays à l'autre. Voici quelques exemples :
- NF T 54-093 : Cette norme spécifie les critères techniques pour les raccords en polyéthylène (PEHD) destinés aux systèmes de distribution d'eau potable et de gaz. Elle définit également les méthodes de soudage par électrofusion, ainsi que les exigences de performance pour les systèmes de canalisations en PEHD. De plus, elle englobe les procédures de test et de certification des soudures, garantissant ainsi la fiabilité et la durabilité des installations.
- NF EN 1555 : Axée sur les systèmes de canalisations en polyéthylène utilisés pour la distribution de gaz combustibles, cette norme fournit des directives spécifiques pour les raccords électrosoudables. Elle veille à ce que les installations répondent aux exigences de sécurité et de performance propres au transport du gaz.
- NF EN 12201 : Cette norme européenne, appliquée en France, régule les systèmes de canalisations en polyéthylène pour le transport d'eau potable et d'autres fluides sous pression. Elle traite des caractéristiques des matériaux, des spécifications des raccords, ainsi que des méthodes d'installation, y compris celles concernant les raccords électrosoudables.
3 - Certifications
Pour garantir la qualité des installations, il est essentiel que les techniciens et les entreprises respectent certaines certifications professionnelles :
- Certifications des techniciens : Les soudeurs doivent être formés et certifiés selon les normes pertinentes, telles que l’ISO 12176-3, qui régit les qualifications des opérateurs pour le soudage par électrofusion. Une certification appropriée atteste que les techniciens possèdent les compétences et les connaissances nécessaires pour effectuer des soudures fiables et conformes aux normes.
- Certifications des équipements : Les machines électrosoudables doivent également être certifiées pour garantir leur conformité aux standards de sécurité et de performance. Les certifications ISO ou CE, par exemple, sont des gages de qualité qui assurent que les équipements sont conformes aux exigences internationales.
- Audit de qualité : Les entreprises d'installation doivent souvent passer des audits de qualité réguliers pour s'assurer que leurs processus respectent les normes établies. Ces audits incluent des vérifications des équipements, des procédures de soudure, et de la traçabilité des interventions, garantissant ainsi que chaque installation répond aux critères les plus stricts en matière de sécurité et de durabilité.
4 - Importance de la traçabilité et du contrôle qualité
La traçabilité et le contrôle qualité sont des aspects fondamentaux dans l'installation des raccords électrosoudables. En documentant chaque étape du processus, de la préparation des surfaces à la soudure finale, vous assurez une installation conforme et durable. Les normes ISO et autres standards internationaux exigent souvent des enregistrements détaillés de chaque soudure, incluant les paramètres de soudage, les conditions environnementales, et les résultats des tests post-soudure.
