Installer et retirer un raccord push fit Sharkbite pour pneumatique et air comprimé est une procédure essentielle pour assurer l'efficacité et la sécurité des systèmes d'air. Ces raccords offrent une méthode rapide et fiable pour connecter des tubes sans nécessiter de soudure ou d'outils spéciaux. Comprendre correctement les étapes d'installation et de retrait garantit non seulement une connexion étanche et durable, mais facilite également les ajustements et les modifications ultérieures des installations pneumatiques. La sélection du raccord rapide adapté à chaque application est cruciale pour optimiser la performance du système. Voir aussi nos autres conseils d'installation et entretien des raccords rapides.
Gamme Push-Fit des raccords rapides SharkBite pour pneumatiques et air comprimé
Découvrez la gamme de raccords tout push air comprimé et pneumatiques SharkBite Air, conçue pour des connexions efficaces et étanches à l'air sans nécessiter d'outils spéciaux ni de travaux à chaud, silicone, solvant ou colle. Avec la technologie innovante "Grip and Seal", ces raccords push-fit assurent une installation instantanée et sécurisée. Les pinces de serrage en acier inoxydable agrippent fermement le tube tandis que les joints toriques internes garantissent une étanchéité durable.
Pour les diamètres de tube de 35 à 54 mm, la gamme utilise des bagues de déconnexion en polyphénylsulfone (PPSU) qui permettent un démontage sûr des tubes tout en assurant stabilité et alignement grâce à l'extrémité en PPSU et au corps en laiton robuste.
Pour les diamètres de 10 à 28 mm, les raccords intègrent des bagues de déconnexion en acétal pour un démontage sécurisé. Le corps en laiton renforce la structure, tandis que la pince de serrage en acier inoxydable maintient solidement le tube en place. Les bagues d'alignement en nylon facilitent l'insertion et l'alignement du tube, et les bagues de protection en acier inoxydable assurent la continuité électrique.
Connexion Push-Fit des raccords rapides pneumatiques et air comprimé SharkBite
Les raccords rapides pneumatiques et air comprimé SharkBite avec connexion Push-Fit révolutionnent les systèmes d'air comprimé et pneumatique. Conçus pour une installation rapide et sans outils spécialisés, ils garantissent une étanchéité parfaite et une durabilité exceptionnelle. Idéaux pour les professionnels et les bricoleurs, ces raccords simplifient les connexions, offrant fiabilité et flexibilité pour diverses applications.

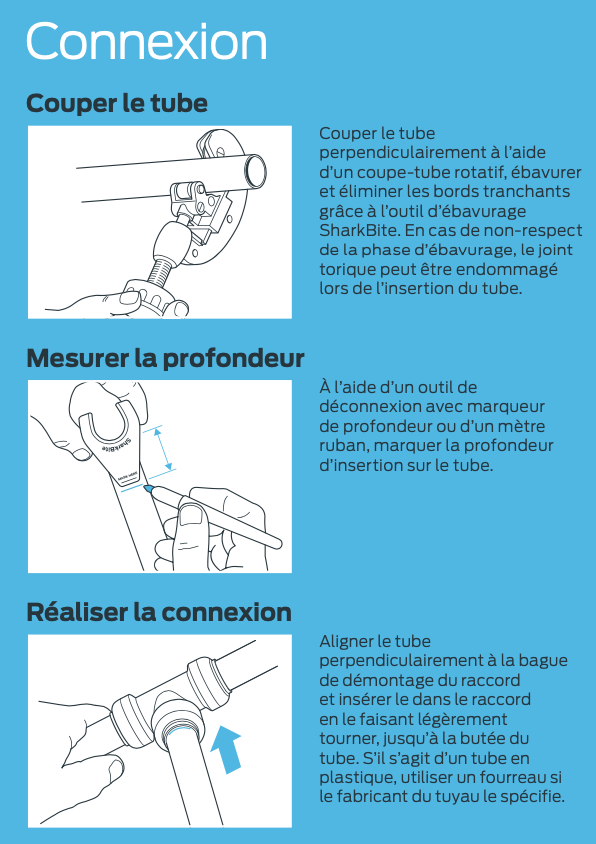

Pour garantir une installation optimale des raccords rapides pneumatiques SharkBite, suivez ces étapes simples et efficaces :
- Préparation du tube : Commencez par couper le tube proprement et perpendiculairement à l'aide d'un coupe-tube rotatif. Utilisez ensuite l'outil d'ébavurage SharkBite pour éliminer tout bord tranchant. L'ébavurage est crucial car il prévient tout dommage potentiel au joint torique lors de l'insertion du tube.
- Mesure de la profondeur d'insertion : Utilisez un outil de déconnexion muni d'un marqueur de profondeur ou un mètre ruban pour marquer précisément la profondeur d'insertion sur le tube. Cette étape garantit que le tube est inséré à la bonne profondeur dans le raccord.

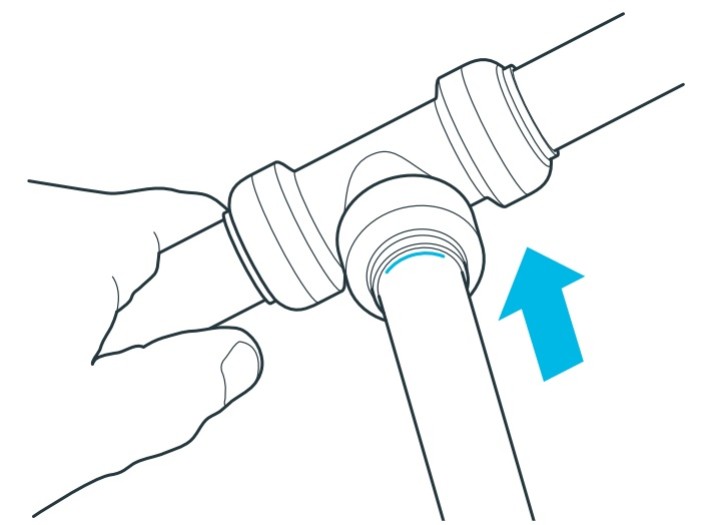

- Réalisation de la connexion : Alignez le tube perpendiculairement à la bague de démontage du raccord rapide pneumatique SharkBite. Insérez le tube dans le raccord en le faisant légèrement tourner tout en le poussant jusqu'à ce qu'il bute contre le fond du raccord. Pour les tubes en plastique, assurez-vous d'utiliser un fourreau si le fabricant du tuyau le recommande.
Ces étapes simples assurent non seulement une connexion sécurisée et fiable, mais elles facilitent également l'entretien et l'optimisation des systèmes d'air comprimé dans des environnements industriels variés.
Déconnexion Push-Fit des raccords rapides pneumatiques et air comprimé SharkBite
La déconnexion Push-Fit des raccords rapides pneumatiques et air comprimé SharkBite permet une installation et une maintenance simplifiées des installations. Ces raccords innovants, faciles à utiliser et robustes, offrent une étanchéité fiable sans nécessiter d'outils, ce qui en fait une solution idéale pour les applications industrielles et domestiques.

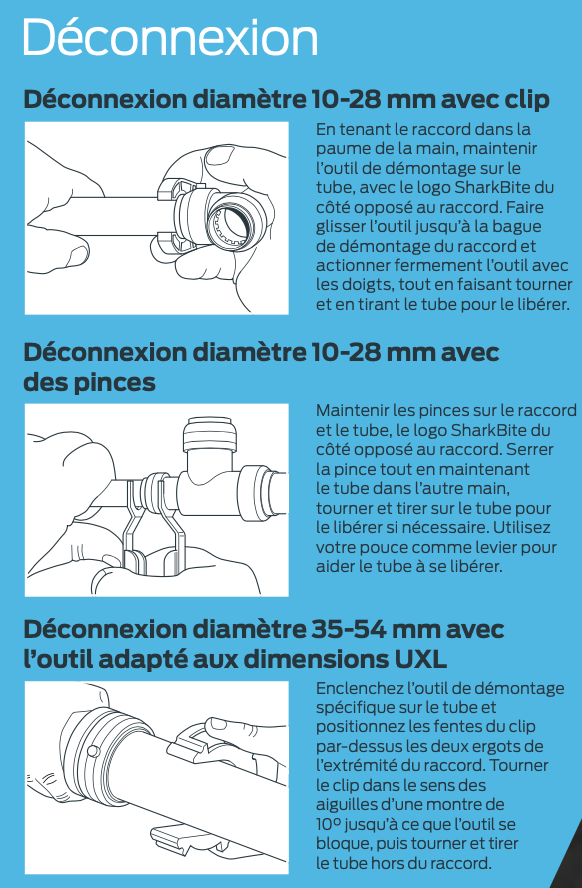

Pour assurer une déconnexion optimale des raccords rapides pneumatiques SharkBite, suivez ces étapes simples et efficaces :
Déconnexion pour diamètres 10-28 mm avec clip
- Préparation : Tenez le raccord dans la paume de votre main.
- Positionnement de l'outil : Placez l'outil de démontage sur le tube, avec le logo SharkBite orienté à l'opposé du raccord.
- Action : Faites glisser l'outil jusqu'à la bague de démontage du raccord.
- Démontage : Appuyez fermement sur l'outil avec vos doigts tout en tournant et tirant le tube pour le libérer.
Déconnexion pour diamètres 10-28 mm avec des pinces
- Positionnement des pinces : Placez les pinces sur le raccord et le tube, avec le logo SharkBite orienté à l'opposé du raccord.
- Action : Serrez la pince tout en maintenant le tube avec l'autre main.
- Démontage : Tournez et tirez sur le tube pour le libérer, si nécessaire. Utilisez votre pouce comme levier pour aider à extraire le tube.
Déconnexion pour diamètres 35-54 mm avec l’outil adapté aux dimensions UXL
- Enclenchement de l'outil : Fixez l'outil de démontage spécifique sur le tube.
- Positionnement du clip : Alignez les fentes du clip sur les deux ergots de l'extrémité du raccord.
- Action : Tournez le clip dans le sens des aiguilles d'une montre de 10° jusqu'à ce que l'outil se bloque.
- Démontage : Tournez et tirez le tube hors du raccord.
Remarque
Les raccords rapides pneumatiques SharkBite comportent un joint torique avec un revêtement PTFE. Ce revêtement est semi-permanent et peut disparaître avec des démontages répétés, ce qui rendra l'insertion du tube de plus en plus difficile.
