Après l’eau, le gaz et l’électricité, l’air comprimé est généralement considéré comme le quatrième consommable dans l’industrie et la fabrication. L'air comprimé, utilisée au quotidien comme air de soufflage ou source d’énergie, se retrouve dans de nombreux domaines d'application tels que le secteur de l'industrie, l'industrie chimique, l'industrie pharmaceutique, de l'automobile ou bien encore le secteur de l'agroalimentaire. Voir aussi nos autres conseils d'installation et d'entretien des raccords rapides et découvrez notre gamme de raccords Push Fit, tuyaux et robinetterie John Guest et SharkBite pour l'Air comprimé !
L'air comprimé.
L'air est comprimé par un compresseur. Les compresseurs d'air aspirent de l'air à travers un clapet d'aspiration. Ensuite, l'air est compressé au volume requis, puis relâché dans le réservoir de stockage via un clapet de refoulement. Le processus de compression est généralement assuré par un moteur électrique.
Un système d'air comprimé peut fonctionner selon deux types de déplacement de l'air :
- Déplacement positif : C'est la méthode de compression la plus courante. Le compresseur à déplacement positif (volumétrique) force l'air à entrer dans un espace réduit, généralement grâce au mouvement d'un appareil mécanique,
- Déplacement dynamique : Contrairement au compresseur volumétrique qui réduit physiquement le volume d'air capturé, le compresseur dynamique augmente significativement la vitesse de l'air. L'énergie générée augmente ainsi la pression de l'air.
Les contraintes des réseaux d'air comprimé.
Selon le secteur dans lequel l'air comprimé est produite, les exigences ne sont pas les mêmes.
En industrie chimie, l'installation air comprimé industrielle doit produire un air comprimé impérativement propre et sans aucune trace d’huile.
En industrie pharmaceutique, le réseau d'air comprimé doit proposer un air comprimé totalement propre et non contamné.
De même, une installation air comprimé industrielle agroalimentaire doit répondre à des normes strictes sur le plan sanitaires et de sécurité car l'air comprimé est en contact avec des produits alimentaires.
Les recommandations pour l'installation des réseaux d'air comprimé avec des produits John Guest.
Pour les réseaux air comprimé, DIP Plastique propose les produits des Marques John Guest et SharBite. Voici leurs recommandations.
Les spécificités des raccords John Guest pour le réseau d'air comprimé.
Les raccords et tuyaux John Guest pour réseau d'air comprimé sont conçus :
- Les tuyaux et raccords doivent être maintenus propres et en bon état avant utilisation,
- Pour une température de service comprise entre - 20 degrés et 70 degrés,
- La pression de l'air comprimé recommandée est de 10 bar pour une température de service de 23 degrés et 7 bar pour une témpérature de service de 70 dégrés,
- Les raccords John Guest sont destinés à être utilisés avec des tubes John Guest en nylon mais ils conviennent également à une utilisation avec une large gamme de tuyaux en plastique et en métal mou, y compris UPVC, ABS, polyéthylène, aluminium, nylon, acier doux et cuivre pour les tolérances suivantes (Taille : 12mm to 28mm OD et tolérance : +0.05 to -0.10 OD). Le tuyau en plastique souple, tel que le nylon doit avoir une épaisseur de paroi minimale de 1,5 mm. Enfin, le tuyau doit avoir une surface de bonne qualité et être endommagé gratuit,
- Les raccords sont constitués de trois éléments : les corps sont fabriqués en plastique technique résistant ou en laiton ; les joints toriques sont en caoutchouc nitrile et les pinces sont produites en acétal copolymère avec dents en acier inoxydable,
- Les raccords SpeedFit (Twist & Lock) sont conçus pour les applications suivantes :

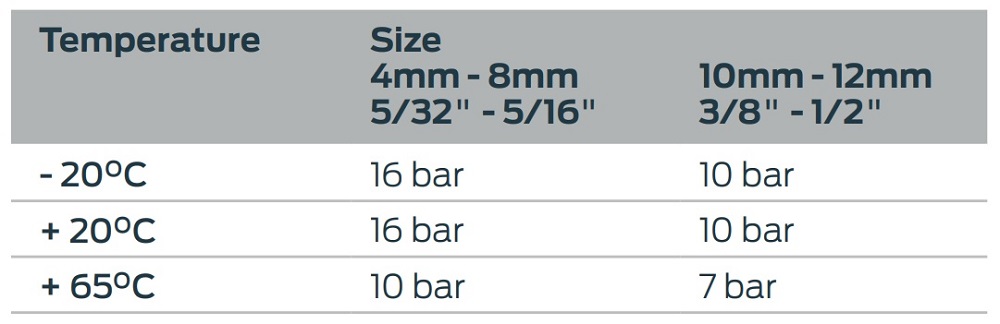

Les valeurs ci-dessus concernent l'air lorsque les raccords Speedfit sont utilisés avec le tube en nylon John Guest. Pour l'utilisation de ces raccords avec d'autres fluides ou d'autres canalisations ou à d'autres températures et pressions, merci de consulter notre Service Client.

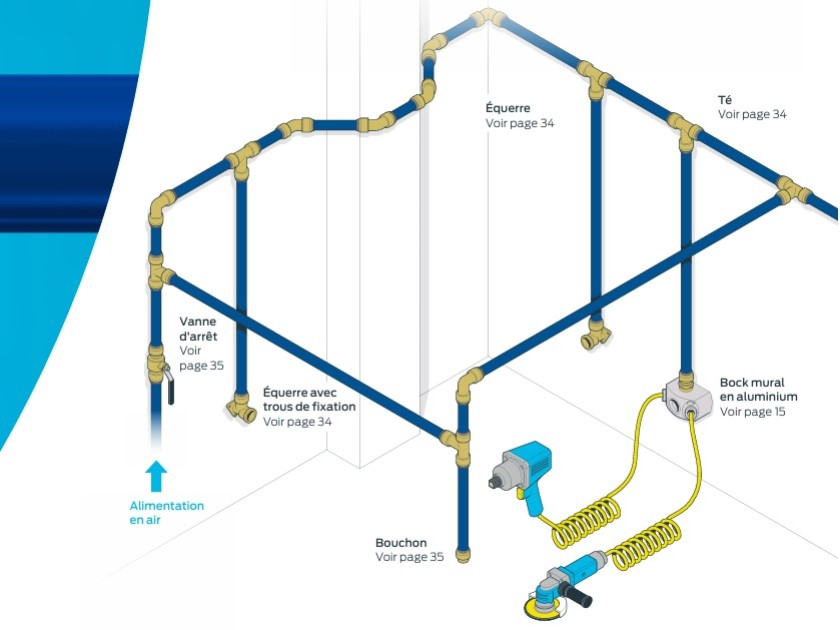

Les recommandations en terme d'installation air comprimé.
Concernant les raccords et tubes conçus pour les réseaux d'air comprimé, les recommandations de la Marque John Guest sont les suivantes :
- La pression nominale et les directives d'installation des tuyaux utilisés doivent également être pris en compte lors la conception du système d’air comprimé,
- Le tuyau doit supporter entre 600 mm et 800 mm pour éviter une charge excessive exercée sur les raccords. Ces Les supports ne doivent pas être situés à moins de 25 mm de la fin du montage,
- Les raccords et les tuyaux John Guest doivent être connecté uniquement après le récepteur d'air et non directement sur le compresseur,
- Nous recommandons d'installer des couvre-pinces lorsque les canalisations sont cachées à l’intérieur des murs et des plafonds,
- Charges latérales : les produits John Guest ne sont pas conçus pour être utilisés sous une charge latérale car cela pourrait nuire à leur capacité à fonctionner à long terme. Assurez-vous toujours que les tuyaux ont bon alignement avec le raccord. Ils ne doivent pas non plus être soumis à toute forme d’impact ou d’autres dommages, comme être heurté ou laissé tomber, même accidentellement. Si les raccords sont endommagés ou ont subi un choc, ils doivent être remplacé immédiatement. La garantie John Guest ne couvre pas les pertes causées par toute forme de dommage.
- Enfin, il est recommandé que toutes le réseau d'air comprimé soi testé sous pression après l'installation et avant la mise en service.
Découvrez aussi comment installer et retirer un raccord rapide John Guest, comment installer et retirer un raccord rapide SharkBite, comment connecter et déconnecter des raccords rapides pour plomberie et chauffage conseils pour entretenir et maintenir votre réseau avec raccords rapides, comment installer les raccords rapides twist and lock JG Speedfit, comment installer les raccords rapides d'adduction d'eau (UG) JG Speedfit et nos conseils pour l'installation d'un réseau plomberie et chauffage.
