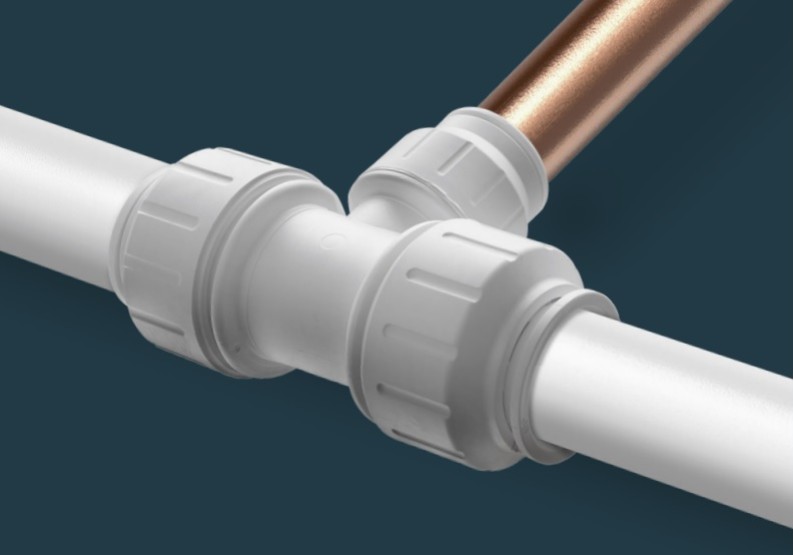

Découvrez les recommandations pour l'installation d'un réseau plomberie et chauffage avec des raccords en plastique SpeedFit de la Marque John Guest. Les raccords automatiques John Guest, tubes et robinetterie sont très performants et rapides à installer.
JG Speedfit est un système à emboîtement adapté à la plomberie des services d'eau chaude et froide domestiques et aux applications de chauffage central, y compris les systèmes sous pression et combinés.
Les spécifications de performance sont bien dans les limites de celles requises pour la plupart des systèmes de chauffage central et d'alimentation en eau, y compris :
- Systèmes d'eau froide alimentés par le réseau et indirects,
- Systèmes d'eau chaude ventilés et non ventilés,
- Systèmes de chauffage central ventilés,
- Systèmes de chauffage central scellés à condition que les températures et les pressions soient conformes à la norme BS7291 Parties 1, 2 et 3 Classe S,
- Chauffage par le sol
Recommandations selon les types d'applications
Raccordement aux chaudières
Les tuyaux JG Speedfit ne doivent jamais être raccordés directement à une chaudière.
Bien que la plupart des chaudières modernes soient équipées d'un thermostat à limite haute, la chaleur résiduelle peut être évacuée par l'échangeur de chaleur. Par conséquent, Speedfit recommande de faire passer un tuyau en cuivre à au moins 1 mètre du boîtier de la chaudière, sauf indication contraire dans la documentation d'installation du fabricant de la chaudière.
Un circuit primaire par gravité fonctionnant sur une cuisinière non contrôlée ou une chaudière à combustible solide doit être entièrement en cuivre et le circuit de chauffage doit être en cuivre sur le premier mètre.
Tous les appareils doivent être équipés de dispositifs de sécurité pour s'assurer qu'ils ne peuvent pas fonctionner au-dessus de la plage de température et de pression de fonctionnement. Si les dispositifs de sécurité ne sont pas intégrés à l'appareil, des commandes externes seront nécessaires.
Les compteurs d'eau (et autres dispositifs) peuvent contenir des clapets anti-retour qui empêchent l'expansion de l'eau chauffée dans l'alimentation principale d'une chaudière mixte. Si des tuyaux en plastique doivent être utilisés, un vase d'expansion approprié doit être installé.
Ceci est particulièrement important à prendre en compte si un compteur d'eau est installé ultérieurement. Speedfit déconseille l'utilisation de tuyaux en plastique sur l'alimentation principale entre un compteur d'eau et une chaudière mixte si un vase d'expansion n'est pas installé.
Les produits Speedfit ne doivent pas être installés sur une chaudière à mazout à système étanche, une chaudière à combustion arrière ou une autre source de chaleur non contrôlée.
Systèmes de recirculation à fonctionnement continu
(installations de circulation d'eau chaude secondaire/de conduites principales)
Un système de recirculation à fonctionnement continu est un système de circulation réapprovisionné en eau qui est maintenu à une température élevée constante pour fournir une source constante d'eau chaude. Les systèmes de recirculation à fonctionnement continu sont utilisés pour distribuer de l'eau chaude constante à des points de prélèvement qui peuvent être éloignés de la source ou du réservoir de stockage d'eau chaude.
Les systèmes de recirculation à fonctionnement continu sont très différents des systèmes d'alimentation en eau chaude et de chauffage central conventionnels que l'on trouve dans les propriétés domestiques, pour lesquels nos produits ont été testés, selon les normes d'approbation BS7291:2010 Classe S ou WRAS, et pour cette raison, les produits Speedfit ne doivent pas être utilisés sur des systèmes de recirculation à fonctionnement continu car ils ne sont pas approuvés selon la version actuelle de ces normes.
Cylindres sous pression non ventilés
Les cylindres sous pression non ventilés peuvent être installés à l'aide de tuyaux et de raccords Speedfit. Cependant, si les paramètres de sécurité du cylindre dépassent ceux du tuyau et des raccords, il est possible d'installer une soupape de réduction de pression sur le tuyau d'alimentation en eau chaude sortant. Cela n'interférera pas avec les autres dispositifs de sécurité du cylindre exigés par la réglementation car ils sont tous installés du côté entrant du cylindre.
Faites passer une courte longueur de tuyau en cuivre depuis le raccord du cylindre (environ 150 mm - 300 mm) puis installez une soupape de réduction de pression adaptée. Cela protégera le tuyau et les raccords d'une pression excessive en cas de dysfonctionnement de la chaudière/du cylindre. La soupape de décharge de température/pression montée en usine sur le cylindre déchargera en dessous de 100 °C, protégeant ainsi le tuyau d'une température excessive.
Raccordement aux cylindres et aux chauffe-eau
Speedfit peut être utilisé sur des systèmes de chauffage à évents fermés et ouverts, où les chaudières chauffent soit un ballon de stockage d'eau chaude, soit de l'eau chaude instantanée telle qu'une chaudière mixte. Les limites de température et de pression du système ne doivent pas dépasser les valeurs maximales supportées par les produits SpeedFit.
Lors de l'utilisation d'un cylindre ventilé en cuivre traditionnel, les tuyaux et raccords Speedfit peuvent être installés avec des raccords directs au cylindre. Les cylindres sous pression non ventilés peuvent être installés à l'aide de tuyaux et raccords Speedfit.
Cependant, les profondeurs d'insertion sur les joints de compression qui font partie du cylindre doivent être vérifiées avant l'installation et l'utilisation d'inserts de tuyaux standard (préfixe TSM) est recommandée.
Les raccordements Speedfit aux unités combinées cylindre/chaudière et aux unités de stockage thermique doivent être effectués à l'extérieur du boîtier, sauf indication contraire dans la documentation d'installation du fabricant.
Systèmes de descente
Il convient de faire preuve de prudence lors de la conception et de l'installation d'un système de chauffage central dans lequel les radiateurs sont alimentés par des tuyaux qui descendent d'un étage supérieur.
Avec ce type de système, il est possible d'emprisonner de l'air dans les tuyaux de l'étage supérieur. Lorsque la chaudière est allumée, l'augmentation de pression dans le tuyau causée par l'expansion de l'air peut provoquer l'éclatement du tuyau.
Il est donc essentiel que le système soit conçu de manière à ce que l'air puisse être évacué du système soit automatiquement soit manuellement en installant des bouches d'aération automatiques ou manuelles aux points les plus hauts du système.
Raccordement aux pompes et aux vannes
Le tuyau Speedfit doit être raccordé aux pompes de circulation et aux vannes motorisées. Si le tuyau Speedfit n'est pas monté sur une structure de support, le tuyau doit être fixé à proximité des raccords du composant pour assurer un support adéquat et contribuer à la réduction des vibrations.
Pour les équipements plus lourds, assurez-vous que les supports métalliques appropriés assurent un support complet et indépendant des composants et qu'ils ne reposent pas uniquement sur la tuyauterie pour le support.
Raccordement à un tuyau en cuivre
La distance minimale pour réaliser une connexion soudée sur un tuyau en cuivre inséré dans un raccord Speedfit est de 450 mm (18 pouces). Assurez-vous qu'aucun flux de soudure résiduel ne soit autorisé à entrer en contact avec le raccord. Cette même mesure est la distance de sécurité pour utiliser un kit de congélation sur un tuyau Speedfit.
Raccordement au réservoir d'eau froide
Pour installer le connecteur de réservoir Speedfit, dévissez l'écrou et poussez le corps du raccord à travers le trou du réservoir
avec la rondelle à l'intérieur du réservoir. Serrez à la main l'écrou sur le corps. Poussez le tuyau dans le connecteur.
Remarque : il suffit de serrer à la main l'écrou sur le corps. Un serrage mécanique supplémentaire endommagera le raccord.
Raccordements de radiateur
La manière la plus courante de faire passer la tuyauterie vers un radiateur consiste à faire passer les tuyaux d'alimentation et de retour au centre de la position du radiateur.
Les tuyaux sortent d'un boîtier de raccordement simple (équipé d'œillets en caoutchouc) situé à mi-hauteur de la position finie du radiateur. Cela fournit également un point fixe pour les autres corps de métier et réduit le risque d'endommagement de la tuyauterie.
Une fois la plaque de plâtre installée, les tuyaux passent à travers la plaque de sortie de radiateur Speedfit pour sortir de la plaque de plâtre sans avoir besoin de trous disgracieux.
Les ensembles de réduction métalliques qui convertissent les vannes de radiateur de 15 mm à 10 mm ne conviennent pas à une utilisation avec des raccords ou des tuyaux Speedfit car ils peuvent endommager le plastique.
Continuité électrique Installation de la tuyauterie
L'installateur du système de plomberie ou de chauffage doit faire vérifier ces aspects pour garantir la conformité avec la réglementation IEE en vigueur. En cas de doute, veuillez contacter le service de conseil technique Speedfit ou consulter votre autorité locale en matière d'électricité.
La note d'orientation 7 de l'IEE fournit des conseils utiles sur la conception des installations électriques où le risque de choc électrique est accru. Elle reconnaît que l'exigence de liaison supplémentaire peut être assouplie lorsque des robinets métalliques et des tuyaux en plastique alimentent d'autres équipements de salle de bains.
De même, une baignoire ou un radiateur en métal non connecté à une pièce conductrice étrangère n'a pas besoin d'être connecté aux conducteurs supplémentaires locaux.
Matériels Speedfit
Prévention du reflux
La gamme Speedfit comprend un clapet anti-retour double (référence 15DCV) pour permettre aux installateurs de se conformer à l'annexe 2.15 de la réglementation sur l'eau, empêchant ainsi la contamination de l'eau résultant d'un siphonnage arrière, d'un reflux ou d'une connexion croisée. Convient pour une utilisation avec les catégories de fluides 1, 2 et 3 uniquement.
Support et fixation de tuyaux
La gamme Speedfit propose deux types de colliers de serrage.
Tout d'abord, un collier à clous est utilisé pour la fixation au bois lors de l'installation de tuyaux cachés, c'est-à-dire sous le plancher ou dans un espace de toit. Ce collier prend moins de temps à installer et est compact, ce qui permet de fixer les tuyaux à proximité des autres lorsque l'espace est limité.
Le deuxième type utilise une vis et prend donc un peu plus de temps à fixer. Lorsque des tuyaux doivent se croiser, il est possible d'ajouter une entretoise au collier. Cela laissera de la place entre le tuyau et le mur pour permettre aux tuyaux de se croiser.
Si la tuyauterie doit être isolée, l'utilisation de l'entretoise laissera de la place pour l'application du calorifuge.
Les colliers de serrage ne doivent pas être installés à moins de 60 mm de l'extrémité du raccord pour permettre l'expansion.
Les tuyaux doivent toujours être correctement soutenus pour éviter toute contrainte excessive ou charge latérale sur les raccords.

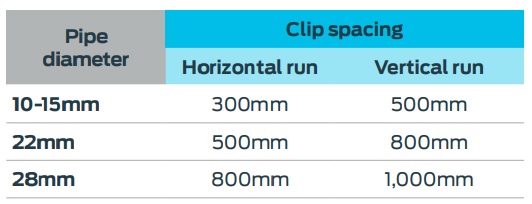

Espacement des clips recommandé Pour les tuyaux montés en surface.
Conditions d'utilisation des raccords plastique pour plomberie et chauffage
Tuyauterie dissimulée
La flexibilité du tube Speedfit lui permet d'être enfilé dans des espaces cachés ou inaccessibles sans perturber les structures environnantes, ce qui permet de réaliser des économies importantes en termes de temps d'installation.
La tuyauterie peut être « câblée » à travers des trous percés dans les solives et les chevrons. Par conséquent, la tuyauterie peut être installée après la pose des planchers, en travaillant sous le sol avant la pose du plafond.
Le travail sur site est ainsi beaucoup plus sûr, car l'installateur n'a pas à se tenir en équilibre sur des solives ouvertes avec le risque de faire tomber des outils ou de l'équipement sur d'autres personnes en dessous.
Cela éliminera également le risque de dommages causés par les clous du plancher. Il n'est pas nécessaire de procéder à des essais à sec, car le tube peut être coupé et les connexions effectuées in situ.
Les tuyaux rigides, tels que le cuivre, ne peuvent être introduits sous le sol que sur de courtes longueurs. Cependant, le tuyau Speedfit, étant flexible, peut passer d'un raccord à un autre sans avoir à installer un connecteur entre les deux.
Le Speedfit ne nécessite aucun matériau de jointoiement, ce qui élimine le risque d'incendie dû à l'utilisation d'un chalumeau, de soudure et de flux.
Les installateurs ne sont pas non plus exposés aux problèmes de santé liés à l’inhalation de fumées de flux toxiques.
Tuyauterie exposée
Sur les longues sections de tuyauterie exposées, la dilatation du tuyau Speedfit lorsqu'il est chaud (1 % sur la longueur entre 20 et 82 °C) peut provoquer son affaissement entre les fixations à clips.
Si cela n'est pas souhaitable, la tuyauterie peut être encastrée.
Les tuyaux et raccords Speedfit sont stabilisés pour résister à une exposition limitée aux rayons ultraviolets du soleil mais ne sont pas conçus pour une exposition directe permanente.
Dans de telles conditions, une peinture ou un calorifugeage est nécessaire. Les tuyaux et raccords doivent également être calorifugés pour éviter les dommages causés par le gel.
Effets chimiques
Seules des peintures à base d'eau ou d'huile doivent être utilisées. Ne laissez pas les raccords Speedfit entrer en contact avec des
composés de jointoiement, des peintures à base de cellulose, des diluants ou décapants pour peinture, des flux de soudure, des détartrants à base d'acide ou des produits de nettoyage agressifs, y compris ceux dont le pH est inférieur à 4, qui sont riches en hypochlorite (par exemple, l'eau de javel) ou qui contiennent du peroxyde d'hydrogène.
Flux et Speedfit
Speedfit déconseille tout contact entre les flux de quelque type que ce soit et nos tuyaux et raccords. Toutefois, si les flux doivent être utilisés dans un environnement où Speedfit est installé, nous recommandons aux installateurs d'utiliser des flux non acides et sans chlorure de zinc tels que Fernox Flux.
Acoustique
Correctement installés, les tuyaux Speedfit sont pratiquement silencieux et ne résonnent pas ; ils absorbent les vibrations acoustiques et les ondes de pression créées par les cavitations, les coups de bélier, les oscillations des vannes à flotteur et d'autres effets hydrauliques. La flexibilité inhérente aux tuyaux Speedfit élimine efficacement ces problèmes gênants, y compris ceux qui se produisent lorsque, en raison de la dilatation thermique, les tuyaux métalliques frottent contre les éléments structurels et lorsque de longues sections droites de tuyaux rigides amplifient le bruit transmis par l'eau.
Protection contre les rongeurs
Lorsqu'ils sont utilisés dans des endroits vulnérables aux attaques de rongeurs, tous les tuyaux et raccords en plastique doivent être correctement protégés dans des conduits scellés. Les produits Speedfit ainsique d'autres matériaux tels que les câbles électriques peuvent être endommagés en cas de présence de rongeurs. Si une infestation de vermine est suspectée, un exterminateur de rongeurs doit prendre les mesures appropriées pour éviter les dommages structurels ou les maladies.
Biologique
Les composants Speedfit ne confèrent à l'eau aucun goût, couleur, odeur ou toxicité, et ne favorisent pas la croissance microbiologique. Conformément aux exigences de la partie 1 de la norme BS7291, l'opacité des tuyaux et des raccords ne laisse pas passer suffisamment de lumière pour la croissance des algues.
Les tests effectués dans le cadre du Water Regulations Advisory Scheme ont approuvé les tuyaux et raccords Speedfit conformément à la norme BS 6920 pour la qualité de l'eau.
