Lorsque vous sélectionnez vos raccords rapides, il est crucial de s'assurer qu'ils sont faciles à installer et à retirer efficacement. Les raccords rapides John Guest pour air comprimé et pneumatique sont spécialement conçus pour garantir des connexions fiables et sécurisées dans les environnements industriels. Leur conception simplifiée et intuitive facilite la maintenance et l'optimisation des systèmes pneumatiques. Pour vous accompagner à travers ces étapes essentielles, voici un guide détaillé qui vous permettra de les maîtriser facilement. Voir aussi nos autres conseils d'installation et d'entretien des raccords rapides.
Gamme Push-Fit des raccords rapides John Guest pour air comprimé
Les raccords tout push air comprimé John Guest de la gamme Push-Fit pour air comprimé et pneumatique représentent une solution avancée et pratique pour établir des connexions étanches à l'air de manière rapide et fiable. Utilisant la technologie brevetée "Grip and Seal", ces raccords combinent une pince de serrage en acier inoxydable et un joint torique, garantissant une jonction parfaitement étanche et sécurisée.
Caractéristiques des raccords rapides Push-Fit John Guest pour air comprimé :
- Technologie Grip and Seal : La pince de serrage en acier inoxydable maintient fermement le tube en place, tandis que le joint torique assure une étanchéité optimale contre les fuites d'air.
- Insertion complète : Grâce à une butée de tube intégrée, l'insertion est facile et garantit une connexion sécurisée et correcte.
- Structure robuste : Fabriqué en plastique haute qualité, le corps des raccords rapides offre une durabilité exceptionnelle tout en étant léger et résistant aux environnements difficiles.
- Étanchéité permanente : Le joint torique interne maintient une étanchéité continue, assurant un fonctionnement sans faille du système pneumatique.
En suivant rigoureusement ces étapes, vous assurez une installation des raccords rapides Push-Fit John Guest pour air comprimé qui soit à la fois sécurisée et efficace.
Connexion Push-Fit des raccords rapides John Guest pour air comprimé
La procédure de connexion Push-Fit des raccords rapides pour air comprimé de John Guest est conçue pour être simple et efficace, assurant une étanchéité optimale sans nécessiter d'outils spéciaux. Voici les différentes étapes à suivre :

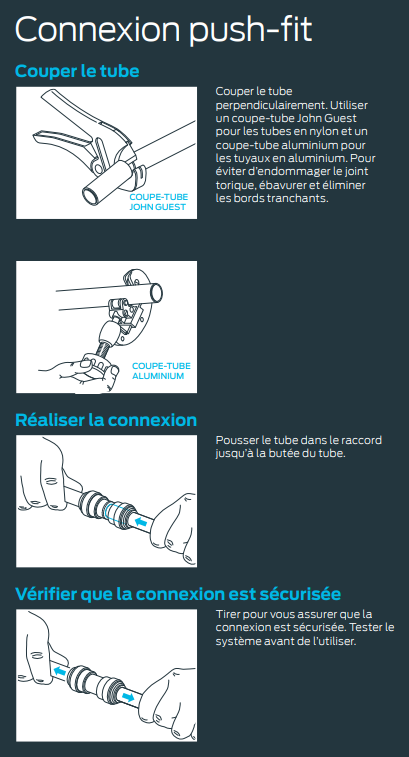

1. Préparation du tube :
- Coupe du tube : Utilisez un coupe-tube adapté (John Guest pour le nylon, aluminium pour les tubes en aluminium) pour obtenir une extrémité propre et perpendiculaire, essentielle pour une connexion étanche.
- Ébavurage : Éliminez soigneusement les bords tranchants pour éviter d'endommager le joint torique lors de l'insertion.
2. Réalisation de la connexion :

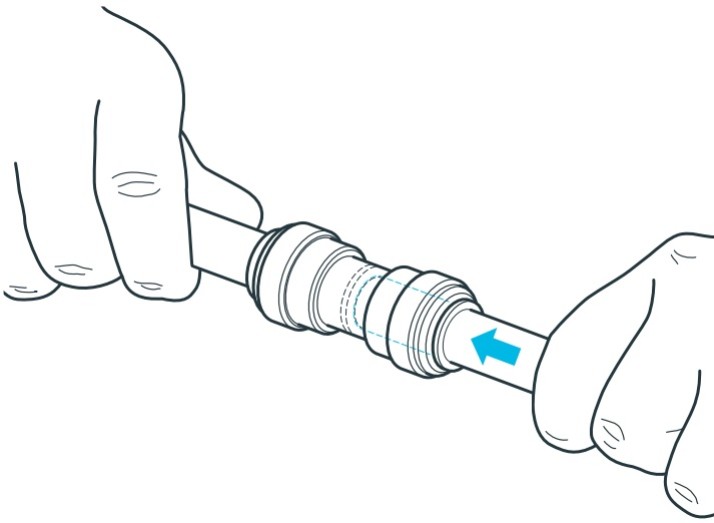

- Insertion du tube : Insérez fermement le tube dans le raccord jusqu'à ce qu'il atteigne la butée, assurant ainsi un contact complet avec le joint torique pour une étanchéité maximale.
3. Vérification de la connexion :
- Sécurisation : Vérifiez visuellement que le tube est correctement inséré jusqu'à la butée. Tirez légèrement sur le tube pour confirmer qu'il est solidement fixé. Effectuez un test de pression pour détecter toute fuite potentielle avant de mettre le système en service.
En suivant ces étapes méthodiques, vous garantissez une installation sûre et efficace des raccords rapides Push-Fit John Guest pour air comprimé.
Déconnexion Push-Fit des raccords rapides John Guest pour air comprimé
La procédure de déconnexion Push-Fit des raccords rapides pour air comprimé de John Guest est conçue pour être à la fois simple et sécurisée, ces raccords permettent de démonter les connexions rapidement et sans risque de dommages, tout en assurant une réutilisation efficace. Voici les phases à suivre pour réaliser cette opération :

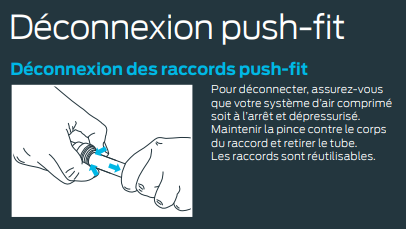

- Sécurité avant tout : Avant de commencer la déconnexion, assurez-vous que le système d'air comprimé est complètement à l'arrêt et dépressurisé pour éviter tout danger.
- Libération du mécanisme de serrage : Maintenez la pince de serrage contre le corps du raccord rapide pour désengager le mécanisme de verrouillage interne. Cela permet de libérer le tube en douceur sans risque de contrainte excessive.
- Retrait du tube : Une fois le mécanisme de serrage libéré, retirez délicatement le tube du raccord en tirant fermement mais avec précaution. Cela garantit que le joint torique et les composants du raccord ne sont pas endommagés, préservant ainsi l'intégrité du système.
- Réutilisation : Les raccords rapides Push-Fit John Guest sont conçus pour être réutilisés sans compromettre leur performance ou leur étanchéité. Cette capacité permet une flexibilité maximale lors des réparations et des ajustements ultérieurs du système pneumatique.
En respectant ces étapes méthodiques, vous assurez une installation des raccords rapides Push-Fit John Guest pour air comprimé qui soit à la fois sûre et efficace.
Gamme Twist & Lock des raccords rapides John Guest pour air comprimé
La gamme Twist & Lock des raccords rapides pour air comprimé de John Guest représente l'évolution moderne et sécurisée des solutions de connexion pneumatique. Conçus pour offrir une installation rapide et fiable, ces raccords sont équipés d'un mécanisme innovant de verrouillage par rotation, assurant une connexion robuste et étanche sans nécessiter d'outils spéciaux. Cette technologie permet une manipulation facile tout en garantissant une performance optimale dans des environnements industriels exigeants.
Caractéristiques des raccords rapides Twist & Lock John Guest pour air comprimé :
- Connexion par rotation : L'insertion du tube dans le raccord rapide et le verrouillage se font par une simple rotation du manchon, ce qui assure une installation rapide et sécurisée sans risque de desserrage involontaire.
- Blocage sécurisé : Le mécanisme de verrouillage par rotation bloque efficacement le tube en place, limitant tout mouvement latéral et assurant une connexion stable même sous pression.
- Réutilisabilité : Ces raccords rapides pour air comprimé sont conçus pour être réutilisés plusieurs fois sans compromettre leur efficacité, ce qui facilite les modifications et la maintenance des systèmes pneumatiques.
Connexion Twist & Lock des raccords rapides John Guest pour air comprimé
La procédure de connexion Twist & Lock des raccords rapides pour air comprimé de John Guest se distingue par son mécanisme de verrouillage par rotation, offrant une installation sécurisée et efficace sans nécessiter d'outils spéciaux. Voici les étapes détaillées pour effectuer cette opération :

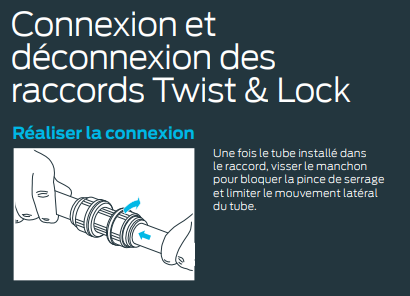

- Insertion du tube : Insérez le tube dans le raccord jusqu'à ce qu'il atteigne la butée interne.
- Blocage du tube : Tournez le manchon pour verrouiller la pince de serrage en place, assurant ainsi une connexion sécurisée sans jeu.
En suivant ces étapes méthodiques, vous assurez une installation des raccords rapides Push-Fit John Guest pour air comprimé qui est à la fois sûre et efficace.
Déconnexion Twist & Lock des raccords rapides John Guest pour air comprimé
La procédure de déconnexion Twist & Lock des raccords rapides pour air comprimé de John Guest est conçue pour être simple et sécurisée, permettant de démonter les connexions rapidement sans risque de dommages. Voici les étapes à suivre :

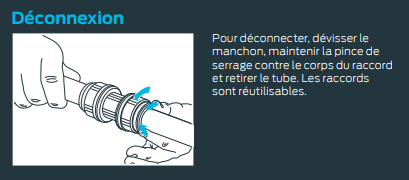

- Déblocage du tube : Dévissez le manchon pour libérer la pince de serrage.
- Retrait du tube : Maintenez la pince de serrage enfoncée contre le corps du raccord et retirez le tube en toute sécurité.
- Réutilisation : Ces raccords sont conçus pour être réutilisés sans perte d'efficacité pour de futures connexions, assurant ainsi une flexibilité maximale dans la gestion des installations pneumatiques.
En suivant ces instructions détaillées, vous pouvez installer, déconnecter et réutiliser efficacement les raccords rapides John Guest, répondant ainsi aux exigences les plus rigoureuses des applications pneumatiques et d'air comprimé.
