L'installation de systèmes de plomberie peut être chonophage, mais grâce aux raccords rapides Twist & Lock JG Speedfit, l'installation d'un réseau de plomberie est devenu un jeu d'enfant. Dans cet article, nous allons vous guider étape par étape pour installer ces raccords instantannés John Guest, que ce soit pour des systèmes d'eau chaude et froide ou de chauffage central. Nous commencerons par une présentation de leur fonctionnement, puis nous détaillerons les étapes de connexion et de déconnexion pour les tubes en plastique et en cuivre.
Fonctionnement des raccords rapides Twist & Lock JG Speedfit
Les raccords rapides Twist & Lock JG Speedfit, notamment les connecteurs droits égaux, sont conçus pour connecter rapidement et en toute sécurité deux tuyaux de tailles égales. Ils sont parfaits pour les systèmes d'eau chaude et froide ainsi que pour le chauffage central. Le principal avantage de ces raccords est leur rapidité et leur facilité d'installation, surtout dans les espaces confinés. Voici comment ils fonctionnent :
Principe de fonctionnement
- Connexion rapide : Il suffit d'enfoncer complètement le raccord à emboîtement sur le tuyau.
- Verrouillage : Tourner l'écrou en plastique dans le sens des aiguilles d'une montre pour le verrouiller en place.
- Démontage : Pour démonter, il faut déverrouiller l'écrou à la main, pousser la pince vers le corps du raccord et tirer sur le tuyau pour le libérer.
Avantages des raccords rapides Twist and Lock JG Speedfit
- Installation rapide : Jusqu'à 40 % plus rapide que les méthodes traditionnelles.
- Facilité d'utilisation : Idéal pour les espaces confinés, pas besoin de travaux à chaud ni d'outils.
- Sûreté : Installation sûre sans flamme, colle ni flux.
- Matériaux robustes : Pince de serrage Grip & Seal™ avec dents en acier inoxydable et joint torique principal.
- Sécurité : Le capuchon Twist & Lock® assure un ajustement sécurisé et ajoute de la compression.
- Non toxique et résistant à la corrosion : Compatible avec les tuyaux en plastique Speedfit PEX et polybutylène ainsi que les tuyaux en cuivre (les raccords de 28 mm ne sont pas approuvés pour les tuyaux en cuivre).
- Applications variées : Convient aux systèmes d'eau chaude et froide et de chauffage central.
Connexion et déconnexion des raccords rapides Twist & Lock
Maintenant que nous avons vu le principe de fonctionnement des raccords Twist & Lock, passons à la pratique avec les étapes détaillées pour connecter et déconnecter les tubes en plastique et en cuivre.
Connexion et déconnexion avec un tube en plastique
Étape 1 : Préparation le tube en plastique
- Couper le tube : Utilisez le coupe-tube John Guest et coupez au niveau d’une des marques sur le tube JG Speedfit.
- Insérer la fourrure : Poussez la fourrure à fond dans le tube.
Étape 2 : Connexion à un tube en plastique

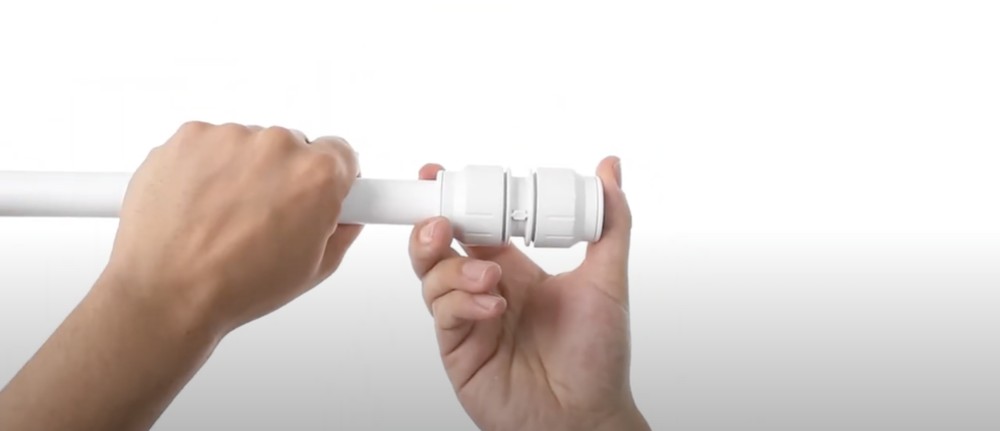

- Insérer le tube : Poussez le tube dans le raccord jusqu’à la butée du tube.
- Verrouillage : Vissez le manchon pour verrouiller.
- Vérification : Tirez légèrement sur le tube pour vous assurer que la connexion est bien établie.
Étape 3 : Déconnexion
- Déverrouiller : Dévissez le manchon.
- Pousser la pince : Poussez la pince de serrage contre le raccord.
- Retirer le tube : Maintenez la pince de serrage en position et retirez le raccord.
Connexion et déconnexion avec un tube en cuivre
Étape 1 : Connexion à un tube en cuivre
- Préparer le tube : Faites une marque sur le tube pour le couper. Utilisez un coupe-tube adapté, ébavurez et éliminez les bords tranchants.
- Insérer le tube : Poussez le tube dans le raccord jusqu’à la butée du tube.
- Verrouillage : Vissez le manchon pour verrouiller.
- Vérification : Tirez légèrement sur le tube pour vous assurer que la connexion est bien établie.
Étape 2 : Déconnexion
- Déverrouiller : Dévissez le manchon.
- Pousser la pince : Poussez la pince de serrage contre le raccord.
- Retirer le tube : Maintenez la pince de serrage en position et retirez le raccord.
En suivant ces étapes simples, vous installez et retirez facilement les raccords rapides Twist & Lock JG Speedfit, rendant vos projets de plomberie plus rapides, plus sûrs et plus efficaces. Que vous travailliez avec des tubes en plastique ou en cuivre, ces raccords vous offrent une solution fiable et pratique.
Démo en vidéo de l’installation des raccords rapides Twist & Lock
Visionnez cette vidéo pour apprendre “Comment installer les raccords rapides Twist & Lock JG Speedfit ?”. Vous y trouverez des instructions détaillées pour l'installation des raccords rapides Twist & Lock, incluant toutes les étapes : préparation des tubes, connexion des raccords et déconnexion des tubes.
Observez chaque étape en images : préparation des tubes, insertion des tuyaux dans les raccords, vérification de l'installation et déconnexion des raccords.
